如何通過Gerber文件文檔檢查PCB可制造性

來源：CLTPHP 時間：2020/03/21

Gerber文件已成為印刷電路板制造行業用于PCB制造的標準設計文件輸出。完成PCB設計并準備好制造電路板時，您需要做的第一件事就是以Gerber格式導出設計文件。但是，為什么不將項目保存在軟件中并提供本機文件呢？ Gerber格式使您的設計數據對于PCB制造所需的所有制造軟件和系統而言都是明確的。當以這種格式導出設計時，Gerber文件會清晰地表示銅層，阻焊層，圖例以及鉆孔和布線數據。

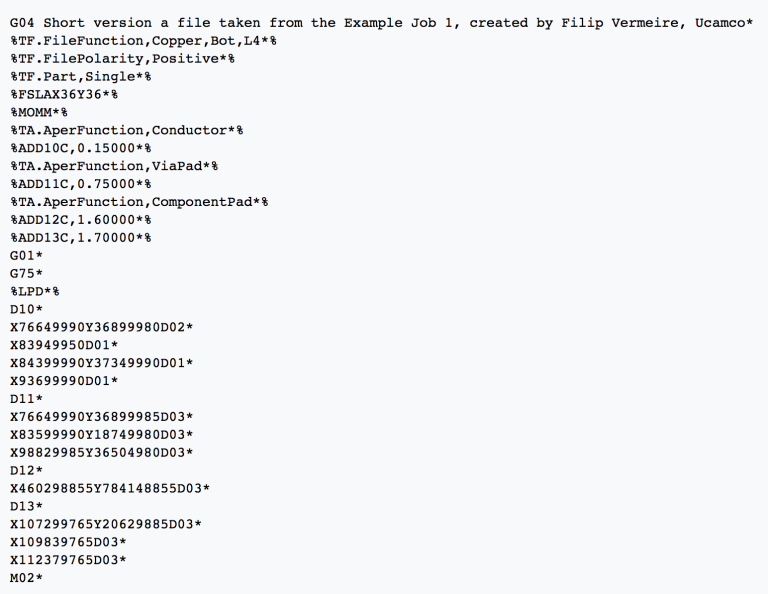

以下是Gerber文件的示例： 20200321/efba8cf13e09313928e981005a05d198.png

檢查可能的PCB制造問題

Advanced Circuits開發了一個免費的在線工具FreeDFM，以確保在將文件發送到PCB制造商之前，您的PCB的Geber文件完整且無可制造性問題。從所選的PCB設計軟??件中導出Gerber文件后，您需要確保在將文件上載到FreeDFM之前將Gerber文件壓縮到.Zip文件夾中。

首先，請確保您熟悉通用的Gerber文件擴展名。您將需要指定每一層，以確保檢查正確完成。通用Gerber文件擴展名包括：

pcbname.GTL –頂部銅
pcbname.GTS –頂部阻焊劑
pcbname.GTO –頂級絲印
pcbname.GBL –底部銅
pcbname.GBS –底部阻焊劑
pcbname.GBO –底部絲印
pcbname.TXT
pcbname.GML / GKO

接下來，F(xiàn)reeDFM將分析每個文件，以確保您不會丟失制造所需的任何文件，并且還會處理會導致制造過程或整體功能出現問題的事物，例如，阻焊層間隙不足，缺少鉆頭，線寬和其他問題。

該工具完成對Gerber文件的分析后，您將在幾分鐘之內自動收到100％的全面報告，報告中會在幾分鐘內在您的電子郵件收件箱中發現所有可能的可制造性問題。能夠在將文件發送給制造商之前識別出這些問題，從而避免了生產擱置，從而節省了時間，并且通過按初次運行的預期接受設計，從而節省了資金。

深圳市小銘打樣SMT貼片打樣以下是FreeDFM在每次上載時檢查的每個項目：

完整的ZIP文件

每個銅層的Gerber文件
每個阻焊層的Gerber文件
每個絲印層的Gerber文件
Excellon或Gerber鉆取文件

內平面層

間距
走線寬度
環形圈
內部間隙（鉆至特征）
熱還原

外層

間距
走線寬度
環形圈

鉆頭

兩次點擊
缺少匹配

內部信號層

間距
走線寬度
環形圈
內部間隙（鉆至特征）

阻焊膜

間隙過小
缺少間隙

絲印

行寬
